1. rady a užitečné informace

I když předchozí dva návody jsou určeny především pro vedoucí kroužků elektroniky, budu rád, když z těchto návodů budou mít užitek i začátečníci nebo jen tak náhodně zabloudivší bastlíři.

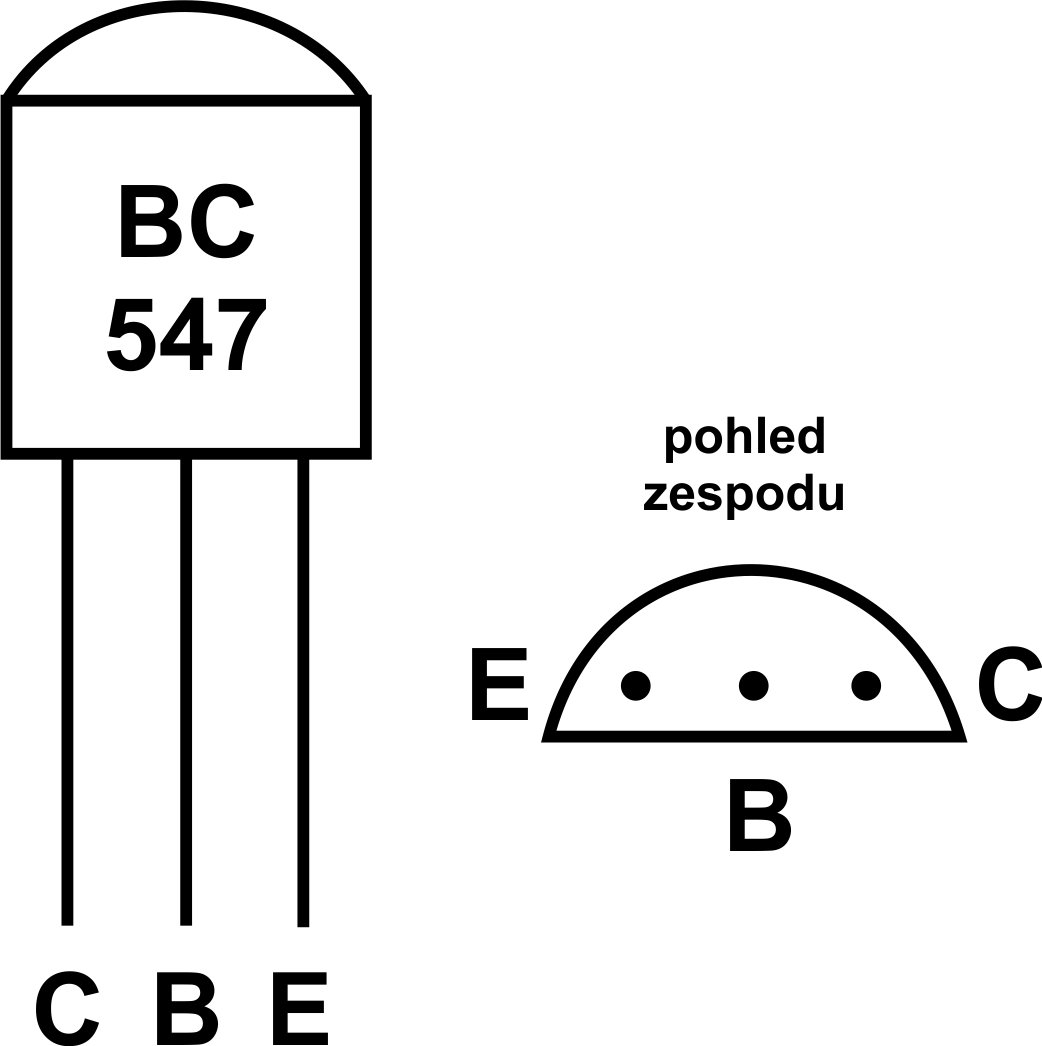

Obě konstrukce využívají tranzistory typu BC547, BC546 nebo BC548. Zapojení vývodů, správně kolektoru, emitoru a báze vám přiblíží tento náčrtek.

pouzdro_BC547

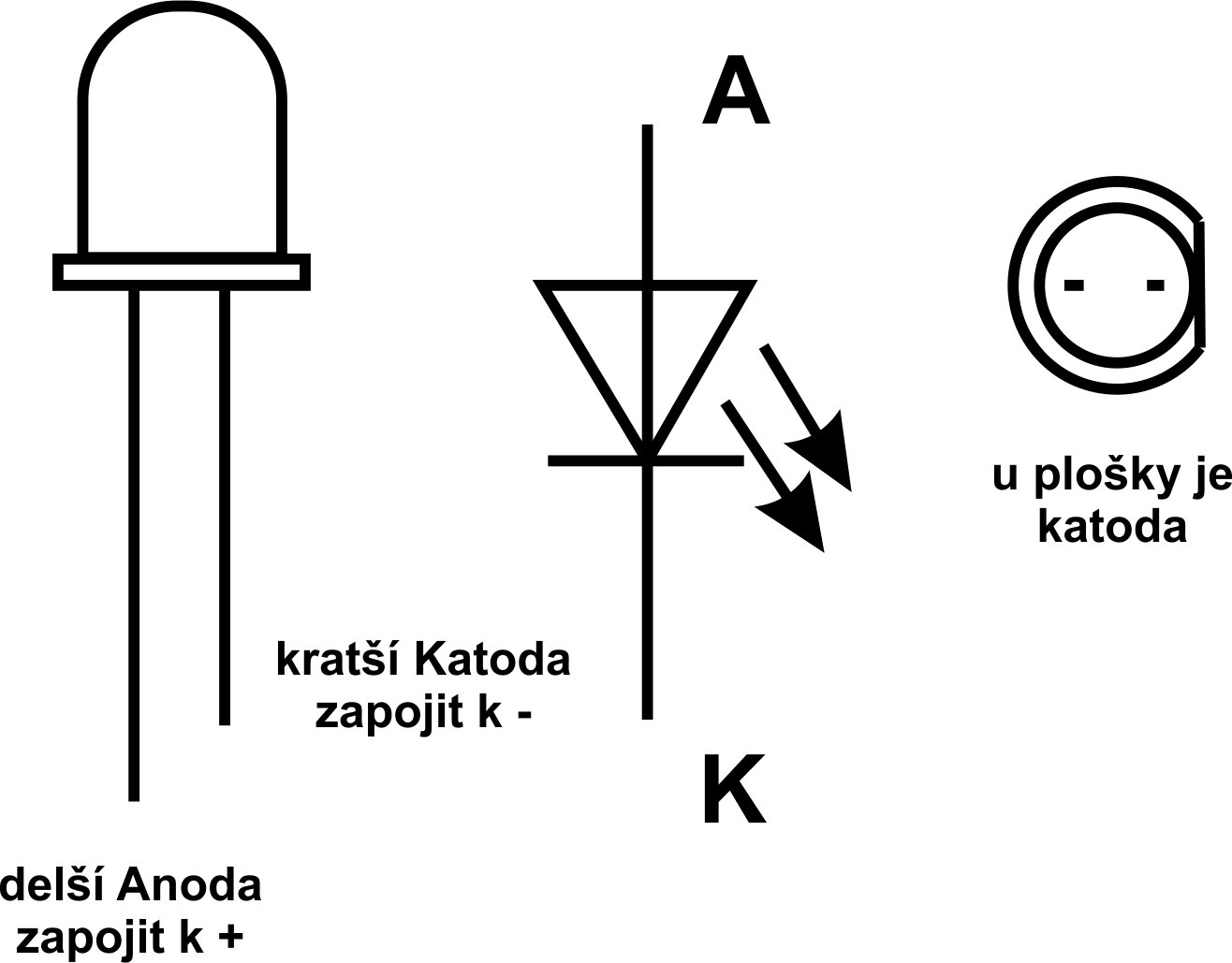

Stejně tak obě konstrukce jsou blikačky, ve kterých jsou jako zdroje záblesků použity LED diody. Jejich zapojení není také bez úskalí, které vám pomůže překonat druhý náčrtek.

pouzdra_LED_dioda

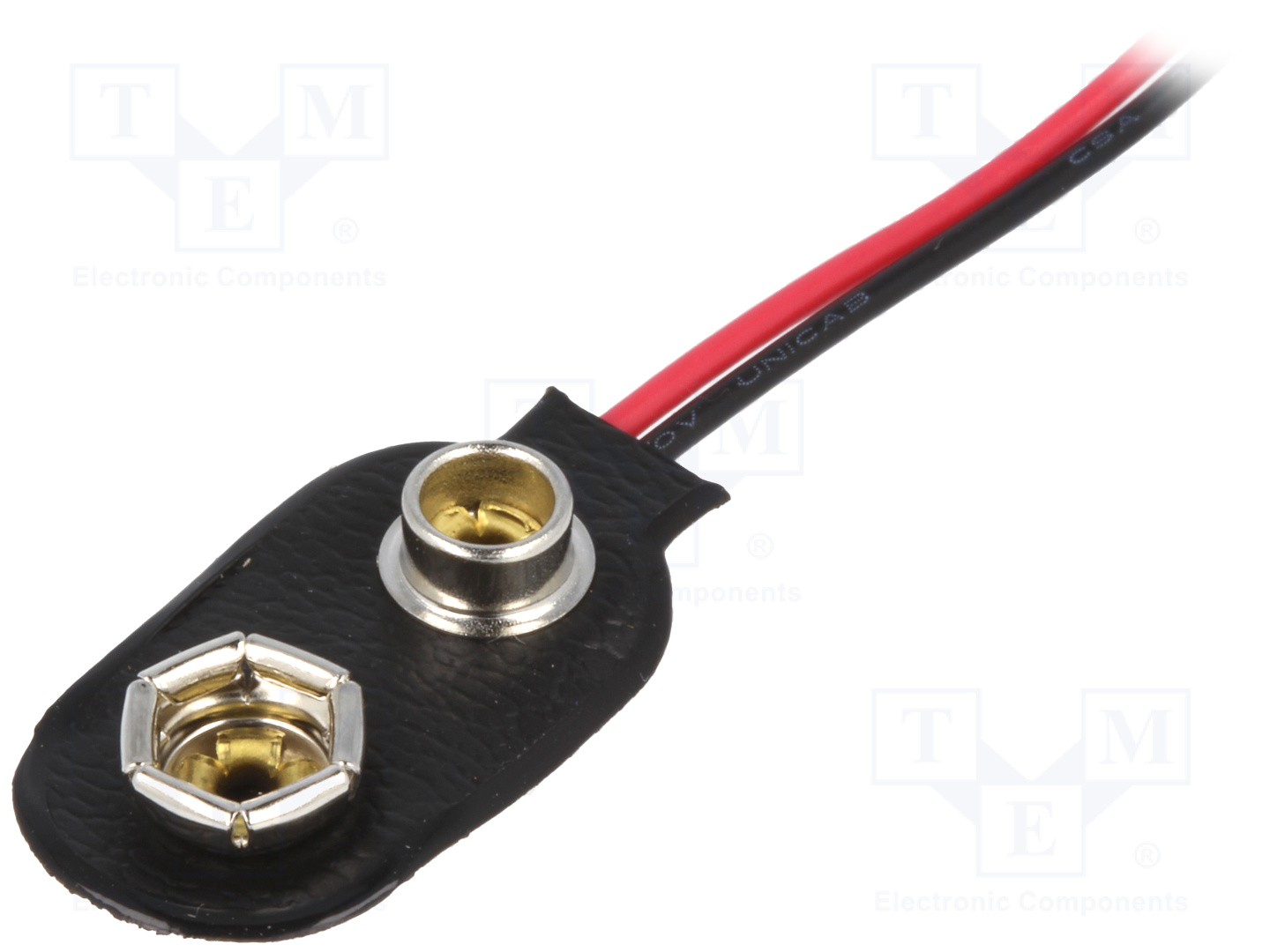

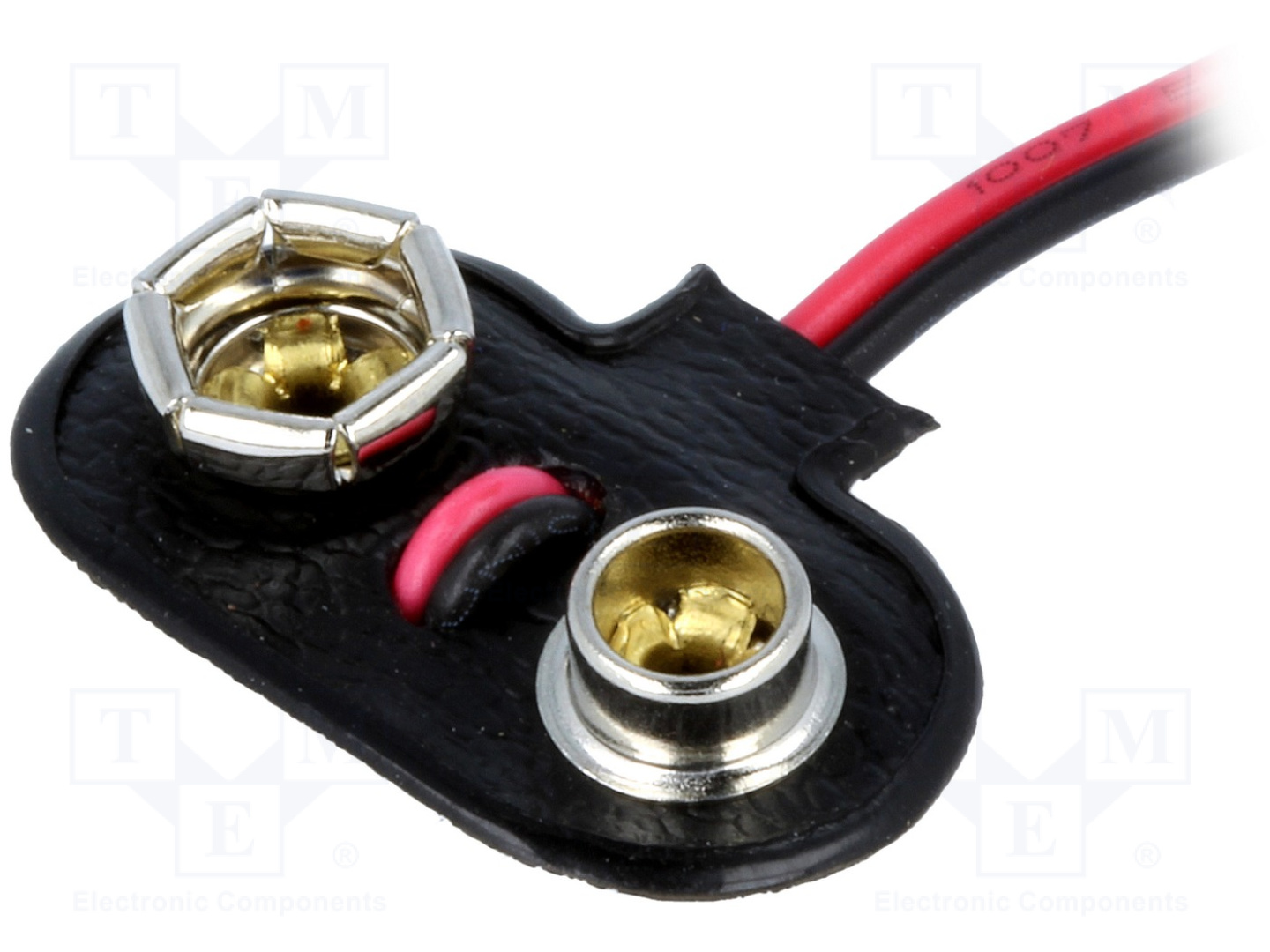

Většina konstrukcí využívá pro napájení tzv. klips – je to konektor pro připojení baterie 9V. Ovšem některé konstrukce potřebují pracovat s jiným rozsahem napájení a tak k tomuto klipsu ještě je možno přikoupit i bateriové držáky pro 2, 3 nebo 4 AA baterie. Držáky jsou opatřeny protikusem do tohoto napájecího klipsu.

konektor_9V_1 konektor_9V_BS_TC

Oba druhy klipsů najdete v nabídce TME nebo GME, což jsou šopy, ve kterých nejčastěji nakupuji. Držáky s protikusy konektoru jsou tyto:

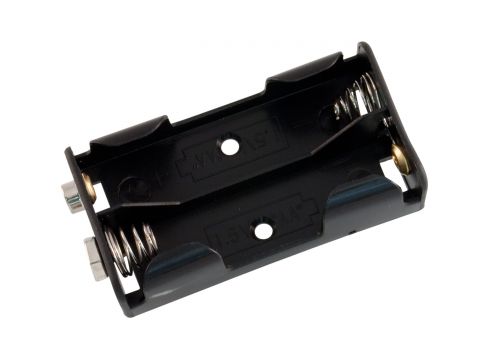

drzak_A306321 Pro 2 AA baterie (tužková)

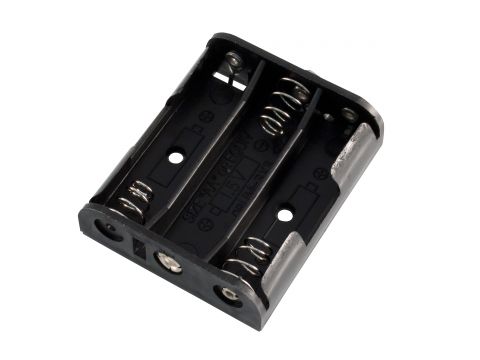

drzak_A306331Pro 3 AA baterie

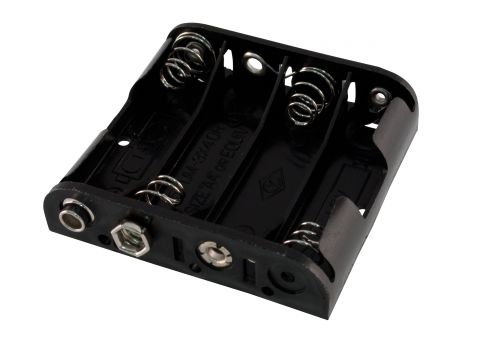

drzak_A306341 A nakonec pro 4 AA baterie.

Tak, a to je zatím akorát pro první dvě konstrukce. Tento článek si můžete stáhnout ve formátu PDF tady.
