Moje Santa Maria v měřítku 1:48

3. dubna 2026

Několik let jsem již zaregistrován na polském portálu lodních modelářů koga.net.pl a sleduji práci polských kolegů.

V jedné části fóra jsou společné projekty stavby plachetnic jako je čínská džunka, Santa Maria, galeas Karl und Maria a kuter Pomorski. Džunku jsem již stavěl a uvažuji o tom, že by ji mohly stavět i děti na kroužku v Admirálu, ale budu muset vytvořit lepší dokumentaci než byla na stránkách.

Projekty džunky a Santa Marie mě oslovily z toho důvodů, že jsou to konstrukce na bázi kartónu a dýhy, což mě jako papírového modeláře nadchlo především malou náročností na materiál. A příležitost nakoupit dýhu na čínském portálu TEMU se z těchto projektů staly projekty, které jsou finančně přístupné široké modelářské obci.

Podkladem pro mou stavbu Santa Marie je vystřihovánka Shipyard v měřítku 1:96 a hlavně vlákno uživatele RomekS, který je propagátorem stavby z kartónu a dýhy. Protože nemám problém s polštinou (alespoň podle mých častých účastí na polských soutěží kartonových modelářů si s polskými kolegy rozumím), tak mohu si číst i reporty dalším modelářů ze stavby tohoto modelu. Pokusím se také napsat nějaký text o stavbě svého modelu i na výše zmíněný portál, ale vím, že si budu muset pomoci s Google translátorem, protože nemám možnost psát některé polské znaky na své klávesnici.

Konec keců a jdeme na to.

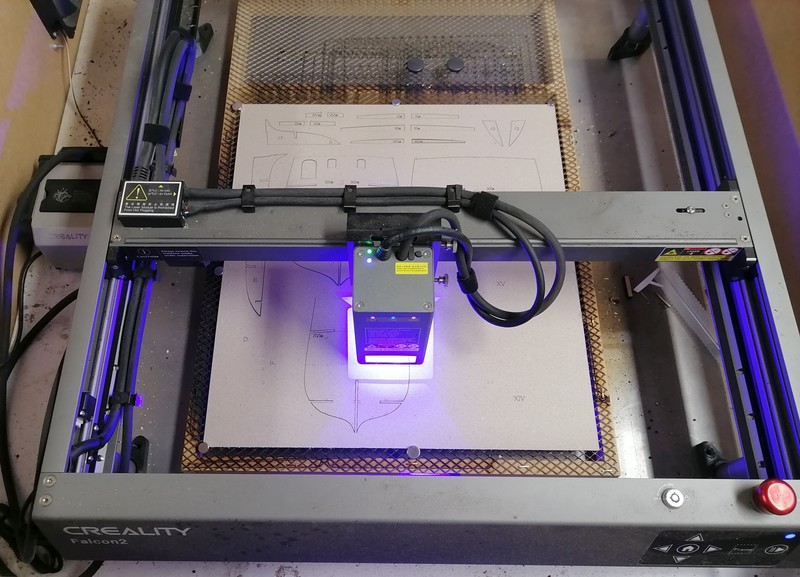

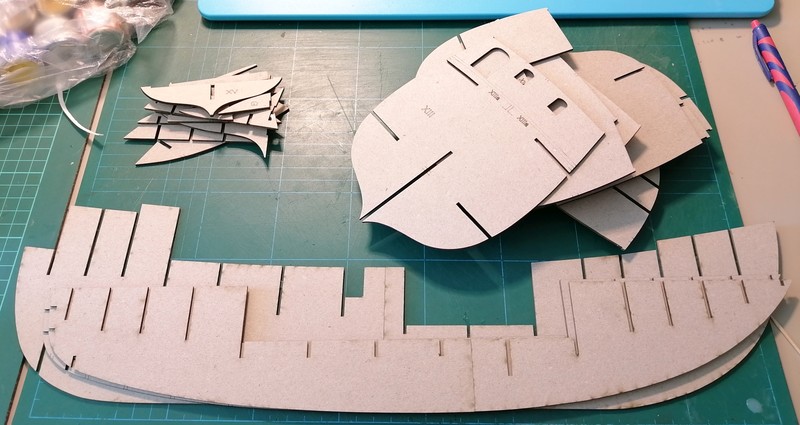

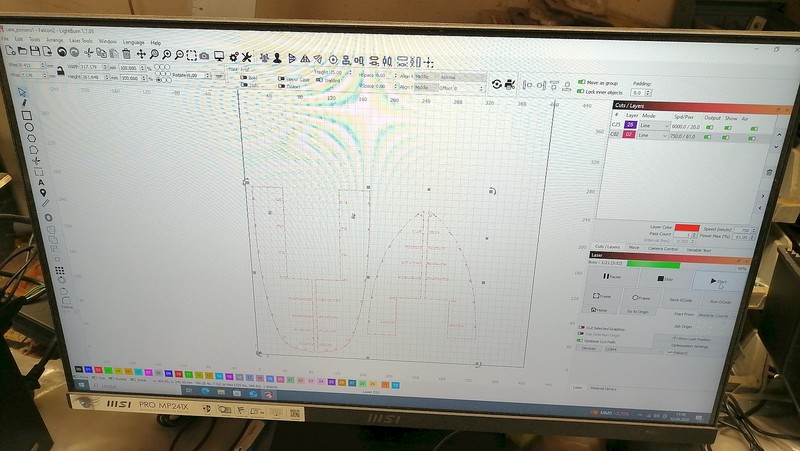

Měřítko 1:48 se mi zdá vhodné, i když model bude již dost velký a zabere hodně místa. Protože vlastním laserovou gravírku Creality Falcon2 o optickém výkonu 20 W a řezné ploše 40 x 40 cm, tak bylo pro mě volbou to, že jsem všechny díly kostry trupu naskenoval a v programu Corel Draw překreslil do křivek, zvětšil na 200% (z měřítka 1:96 do měřítka 1:48) uložil do formátu SVG a pro laserování otevřel v programu Lightburn. Materiál byl šedý strojní kartón o tloušťce 1 mm. Bylo by vhodné použít rovnou dvou milimetrový karton, ale v českých obchodech jsem měl možnost koupit jen 1 mm nebo 3 mm šedý karton. Pro moji gravírku jsem nastavil řeznou rychlost 750 mm/min při 60% výkonu a pro gravírování textu na výřezky jsem nastavil rychlost 6000 mm/min při 20% výkonu. Nejprve jsem v jednom průjezdu gravíroval a druhý průjezd již řezal. V programu Lightburn to jde nastavit do jednoho souboru tak, že co se řeže mají křivky jednu barvu a to co se gravíruje má barvu jinou. Bohužel Lightburn je program za peníze, pokud někdo chce pracovat s laserovou gravírkou v programu zdarma má možnost použít program LaserGRBL a pak musí vytvořit dva nezávisle soubory. Pro ty co nemají zaplacen program Corel Draw je tady i bezplatná varianta a to program Inscape, kterým vytvoříte soubory SVG také. Ale musíte se to naučit, což nějakou dobu zabere.

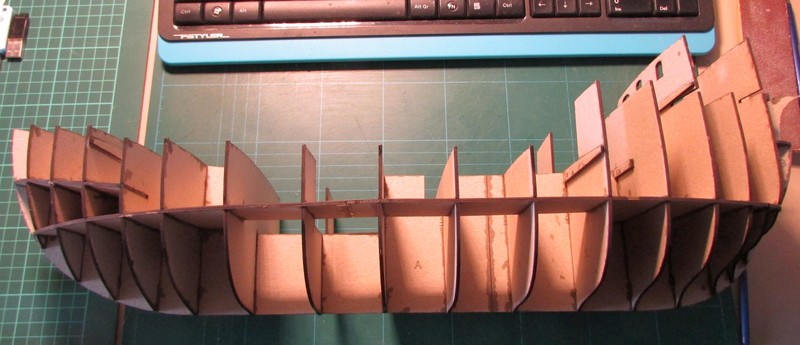

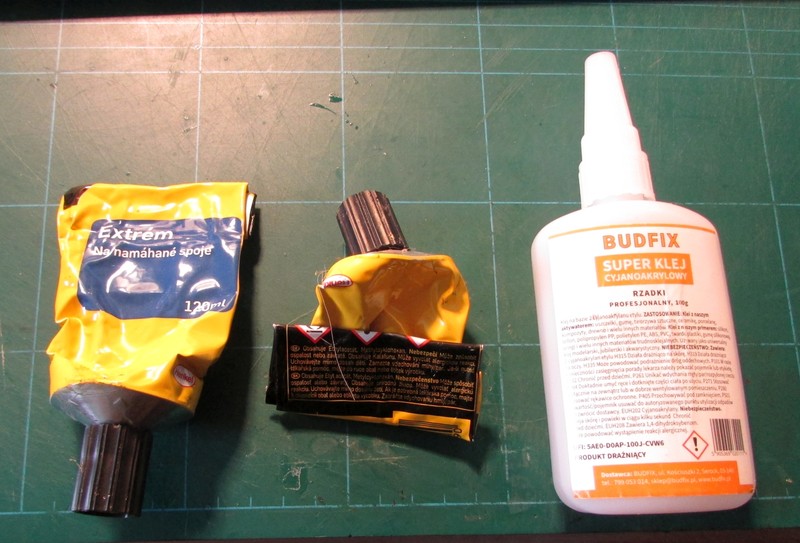

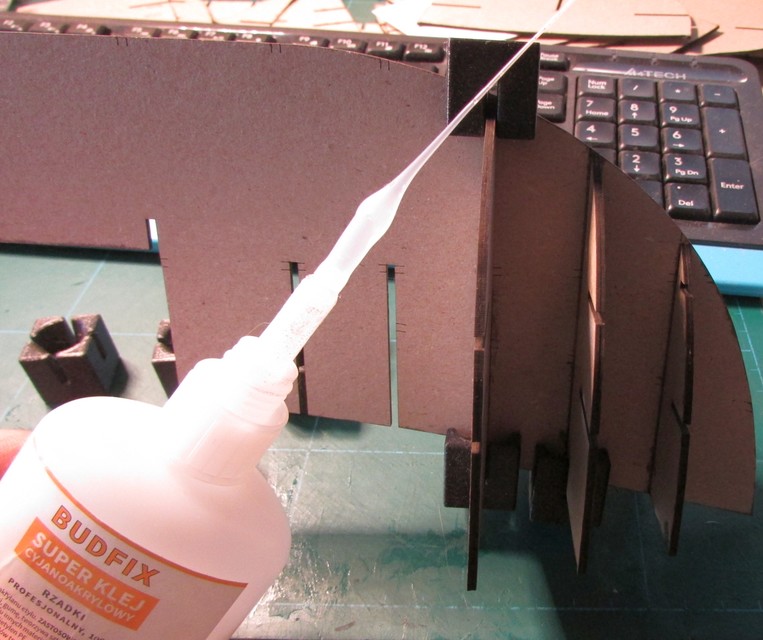

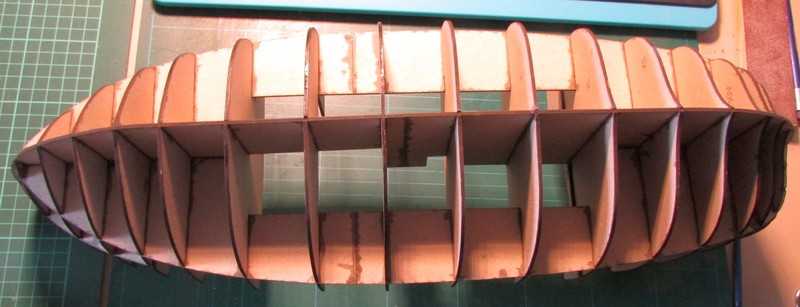

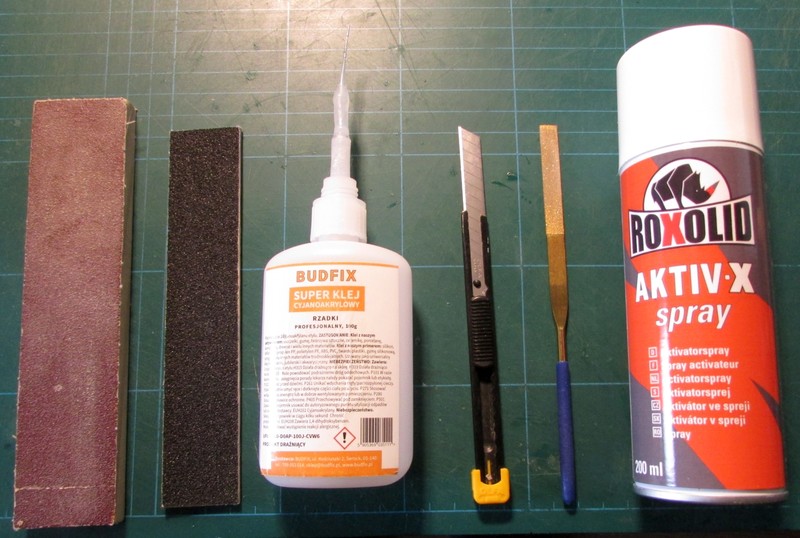

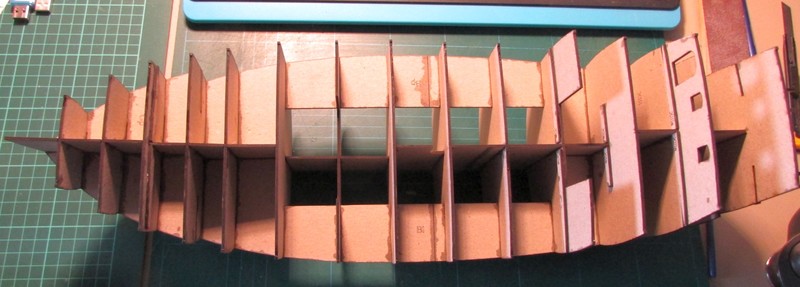

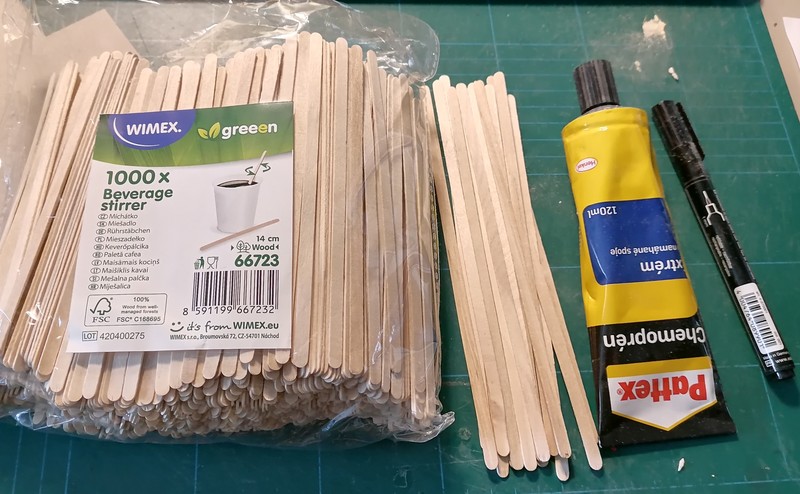

Takže jsem musel vlastně všechny díly vyřezat dvakrát a slepit je dohromady. K tomu jsem použil zbytky v tubách lepidla Chemoprén Extrém. Po slícování dílů jsem ještě obtáhl hrany dílů řídkým sekundovým lepidlem. Kupuji sekundové lepidlo na Alegru, je podstatně levnější než u nás a ve větším balení. Výhodou je i to, že na nádobku lze nasadit i aplikátor na sekundové lepidlo. Aplikátory kupuji na TEMU většinou 100 kusů, protože mi slouží jeden den lepení a pak jej vyhazuji.
